Долбежный станок ГД200

Заказать
Узнать цену

Станок ГД200 предназначен для изготовления пазов, шлицев и канавок на фасонных и плоских поверхностях.

Долбежный станок укомплектован резцовой головкой для долбления под углом 90° в обе стороны, устройством наклона салазок долбяка на угол до 5° к вертикальной плоскости.

Ступенчато-дроссельное регулирование скоростей долбняка осуществляется двумя рукоятками, размещенными на панели управления. Продольное, поперечное и круговое перемещения стола станка позволяет делить заготовки на заданное число частей. Все три движения стола имеют по 12 подач и ускоренное перемещение.

Класс точности станков – Н. Климатическое исполнение УХЛ, категория размещения - 4. Оборудование необходимо установить на бетонном фундаменте (глубина выбирается в зависимости от грунта, но не менее 0,5 м).

Наличие механизма для настройки определенной длины обработки детали и автоматически выключающий станок в конце обработки. Возможность изменения положения долбняка, который функционирует на направляющих салазках.

Область применения долбежного станка - мелкосерийное, единичное производство, ремонтные мастерские.

Технические характеристики
параметр ГД200.01
Рабочий ход долбяка, мм 20...200
Скорость долбяка под нагрузкой, двойных ходов в минуту 66, 101
Диаметр круглого стола, мм 500
Углубление станины, мм 450
Высота над столом, мм 320
Количество фиксированных положений стола 12
Наибольшее сечение державки для резца, мм 32x20
Наибольший угол поворота долбяка в направлении продольной подачи, град 5
Максимальный угол поворота головки резцедержателя, град 90
Наибольшее усилие резания, кН 15
Мощность главного привода, кВт 3,6
Наибольшая высота обрабатываемого изделия, мм при наружной обработке 300
при внутренней обработке 100
Наибольшее перемещение стола, мм в продольном направлении 500
в поперечном направлении 400
круговое, град 360
Рабочие подачи на двойной ход долбяка продольные, мм 0,1...1,2
поперечные, мм 0,1...1,2
круговые, град 0,07...0,08
Габаритные размеры, мм длина 1900
ширина 1270
высота 2175
Масса станка, кг 2000

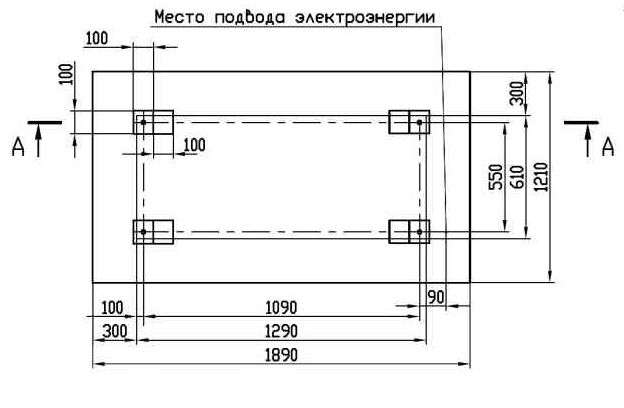

Монтажный чертеж долбежного станка ГД200

Монтажный чертеж станка ГД200

узлы долбежного станка ГД200

Основные части, узлы оборудования:

  1. Станина
  2. Стол
  3. Коробка скоростей
  4. Коробка подач
  5. Привод
  6. Долбяк
  7. Механизм кулисный
  8. Смазка
  9. Электрооборудование
  10. Электрошкаф
