Консольно-фрезерный станок FU350MR (FU315MR, FU350R), аналог 6Т82
Горизонтальный консольно-фрезерный станок с поворотным столом FU350MR предназначен для различных фрезерных работ на деталях из черных и цветных металлов.
Станок может применяться в серийном производстве, на малых предприятиях, в мастерских различного профиля.
Режимы работы:
- традиционный
- автоматические циклы фрезерования:
- маятниковое
- с ускоренным перескоком
- по прямоугольному циклу в трёх плоскостях XY,XZ,YZ посредством кулачкового управления.
Горизонтальный фрезерный станок - конструктивные особенности:
- механизмы опускания консоли и попутной подачи в продольной координате
- электромеханическое приспособление для зажима инструмента
- главные узлы изготовлены из чугуна марки СЧ2 и имеют оптимальную форму
- направляющие консоли и поперечные салазки обладают хорошими антифрикционными свойствами и антизадирной способностью.

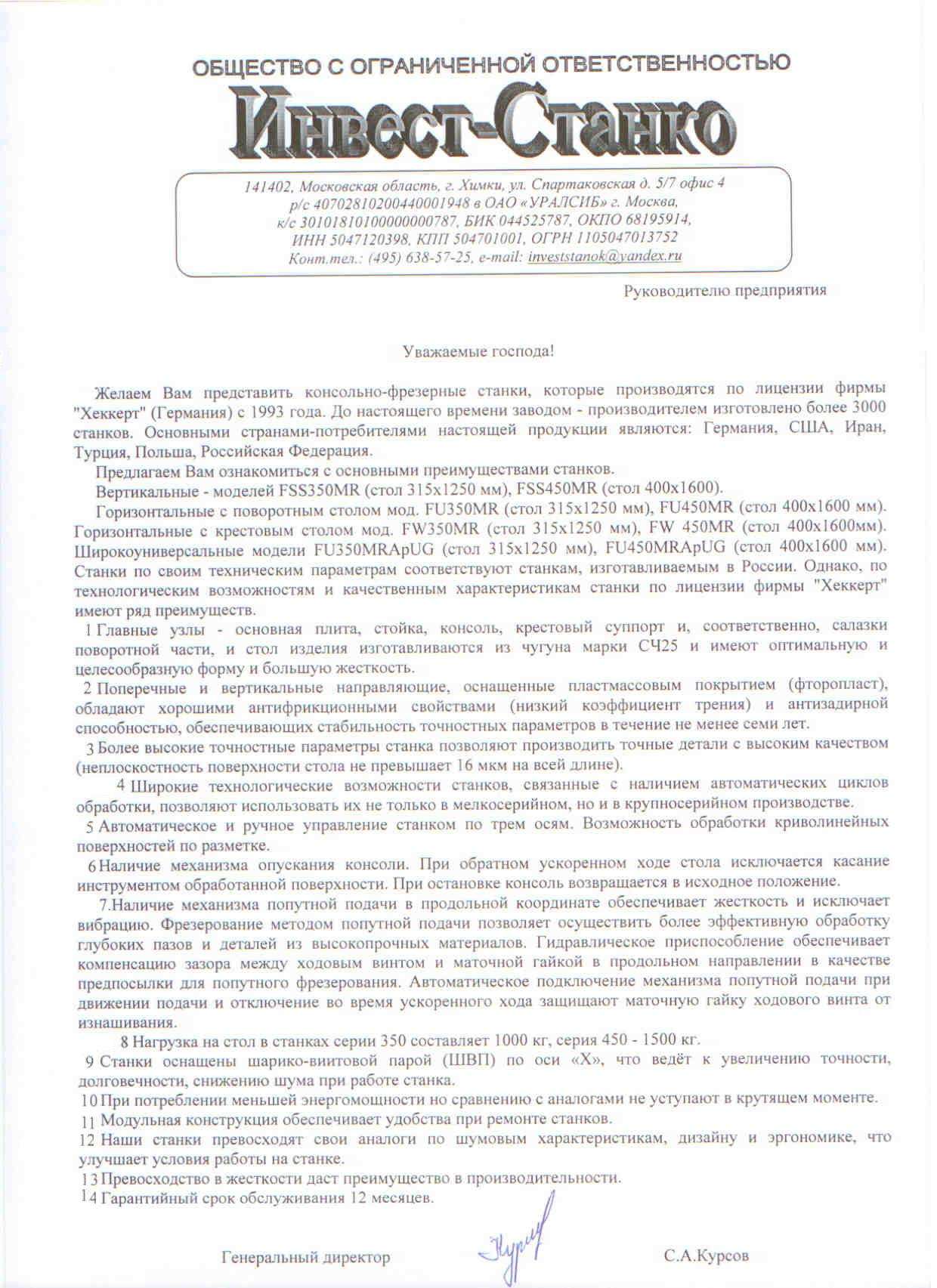

Преимущества фрезерных станков "Хеккерт"документ jpg.
параметр | значение | |
---|---|---|
Размеры рабочей поверхности стола, мм | 315х1250 | |
Наибольшее перемещение стола, мм | продольное | 850 |
поперечное | 270 | |
вертикальное | 335 | |
Поворот стола в обе стороны, град. | 45 | |
Частота вращения шпинделя, об/мин | 28...1400 | |
Диапазон подач стола, мм/мин | продольных | 16...800 |
поперечных | 16...800 | |
вертикальных | 5...250 | |
Мощность электродвигателей, кВт | главного движения | 5,5 |
подач стола | 1,5 | |
Ускоренный ход при перемещении | продольное | 3150 |
подач стола | 1000 | |
Наибольшая масса обрабатываемых деталей, кг | 1000 | |
Габаритные размеры (ДхШхВ), мм | длина | 2800 |
ширина | 2880 | |
высота | 1995 | |
Масса, кг | 3000 |
