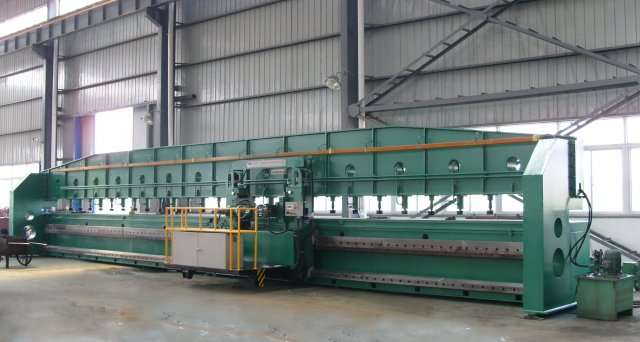

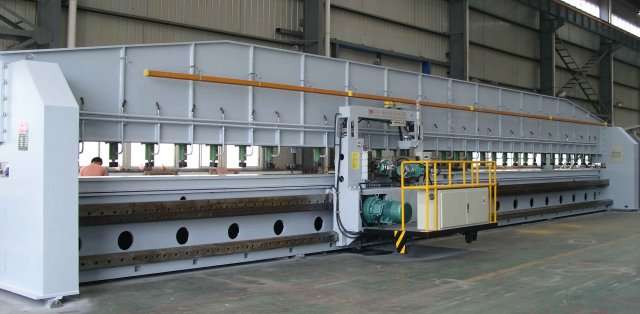

Кромкострогальный станок BBJ-14 м (Китай)

Технические параметры кромко-строгального станка BBJ-14 м

• Длина: 14м
• Угол строгания: 0～±45°
• Макс. размеры обработки: 14000мм * 200мм * 200мм
• Макс. вертикальный ход подачи суппорта 120 мм
• Макс. горизонтальный ход подачи суппорта 180 мм
• Давление гидравлической системы: 3.5 мПа
• Тип пазов: v, u, двойной x
• Гидравлические прижимы листа/ручные прижимы: 14/13
• Расстояние между опорной платформой и полом: 1200 мм
• Макс. попереч. сечение инструмент. оправки строгания: 50мм * 50мм
• Макс. Угол поворота суппорта: ±25°
• Макс. Мощность привода: 60кН
• Мощность двигателя/вертикальная: 4*1 кВт
• Мощность двигателя/горизонтальная: 4*0.4 кВт
• Мощность двигателя/строгание: 2*18.5 кВт
• Мощность двигателя/накачка: 5.5 кВт

Составные части

1. Основной корпус, станина, рельсы верхнего и нижнего хода, зубчатая рейка, гидравлические и ручные устройства.
2. боковой подстропильный брус
3. верхняя балка
4. части подачи: коробка снижения скорости, двигатель передвижного крана, коробка токарного автомата продольного точения
5. детали системы регулирования силовой головки: регулирование угла, регулирование угла резки.
6. детали устройства продольного строгания
7. система регулирования электрооборудования: электрический шкаф, кожух пульта контроля
8. гидравлическая система
9. люлька
