Головки автоматические УГ9326, УГ9321

Заказать
Узнать цену
Акция
В наличии

Головки многопозиционные УГ9326 (восьмипозиционная), УГ9321 (шестипозиционная) являются узлами токарных станков с ЧПУ (системами числового программного управления).

Универсальные головки служат для автоматической индексации инструмента, а также для установки и крепления режущего и вспомогательного инструмента.

Смена позиций режущего инструмента производится в автоматическом режиме. Оператор пульта управления может сменить позицию головки в любое время.

Автоматическая головка УГ9326 может поставляться со следующими типами датчиков:

  • переключатель герконовый модели ПКГ-8 (выходной сигнал — контакт геркона)
  • фотоэлектрический модели .06 (выходной сигнал — кодовый 1-2-4-8-строб, 24 В)
  • угла поворота мод. ХДП-0,3 (выходной сигнал — аналоговый, 0...6В)

В комплект входит кольцо резиновое 180-185-36-2-3 ГОСТ 9833 - 2 шт.

Технические характеристики УГ 9326 УГ 9321
Расстояние от базовой плоскости до оси автоматической головки, мм 121 121
Количество позиций 8 6
Размер присоединительного отверстия под инструментальные блоки по ГОСТ 24900-81, мм 40H7 50H7
Максимально допустимый опрокидывающий момент от усилия резания, кН x м 2,8 2,6
Стабильность индексации головки, мкм. в радиальном направлении 5 5
в осевом направлении 10 10
Мощность электродвигателя, кВт 0,37 0,37
Тип датчика Переключатель герконовый ПКГ-8 Переключатель герконовый ПКГ-8
Выходной сигнал Контакт геркона Контакт геркона
Габаритные размеры головки без инструментальных блоков (LxBxH), мм, не более 520x360x360 500x310x310
Масса, кг, не более 130 147

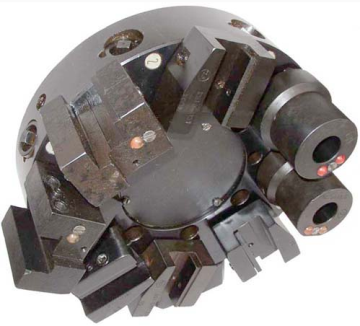

диск УГ9326

Инструментальный диск головки УГ9326

Диски инструментальные необходимы для установки резцедержателей с цилиндрическим хвостовиком ГОСТ 24900 диаметром 40 мм.


Поставляется по требованию заказчика за отдельную плату

УГ9321
УГ9321.0000.009 компенсатор – 1 шт.
УГ9321.0000.010 компенсатор – 1 шт.
УГ9326-06
УГ9326.0000.009 компенсатор – 1 шт.
УГ9326.0000.010 компенсатор – 1 шт.
291.341.121 резцедержатель с перпендикулярным пазом – 3 шт.
291.341.221 резцедержатель с параллельным пазом – 3 шт.
291.342.132 резцедержатель для осевого инструмента – 1 шт.
291.342.222 резцедержатель для осевого инструмента со смещенной осью – 1 шт.

УГ9326 конструкция револьверной головки

В состав автоматической головки входит инструментальный диск, корпус, включающий привод головки, механизм фиксации и датчик положения.

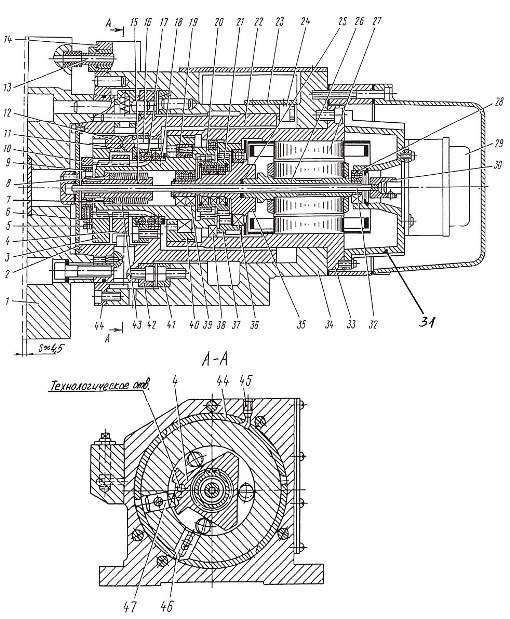

конструкция УГ9326

Спецификация восьмипозиционной головки УГ9326

  1. УГ9326.0300.000 - Диск инструментальный восьмипозиционный
  2. УГ9321.0000.108 - Крышка
  3. УГ9321.0000.100 - Полумуфта подвижная
  4. УГ9321.0000.101 - Кулачок управления индексацией
  5. Болт - М6-8g-20.66.05 ГОСТ 7805
  6. Гайка - М6-6Н.6.05 ГОСТ 5927
  7. Шайба - 7019-0396 Химическое оксидирование прм. ГОСТ 13438
  8. Шайба - 7019-0416 Химическое оксидирование прм. ГОСТ 13438
  9. УГ9311.0200.085 - Гайка натяжения тарельчатых пружин
  10. УГ9321.0000.104 - Гайка
  11. УГ9321.0000.113 - Шайба сферическая (3 шт)
  12. УГ9321.0000.103 - Пята (6 шт)
  13. УГ9326.0000.011 - Плунжер (клапан подачи СОЖ)
  14. УГ9326.0000.007 - Коллектор (Блок СОЖ)
  15. УГ9311.0200.081 - Втулка
  16. УГ9321.0000.102 - Полумуфта неподвижная
  17. УГ9321.0000.112 - Пружина расцепления муфт
  18. УГ9311.0200.057 - Колесо зубчатое подвижное (входит в состав планетарного редуктора)
  19. Подшипник - 2007113 ТУ37.006.162-89
  20. Подшипник - 1000905 ГОСТ 8338 (3 шт)
  21. УГ9311.0200.053 - Планетарный редуктор. Блок зубчатых колес - ремкомплект
  22. УГ9321.0000.111-02 - Корпус
  23. УГ9321.0000.001 - Планка
  24. Микровыключатель контроля сцепления муфт - (S2) ВП61-21-А111112-00УХЛ3,2
  25. УГ9311.0200.046 - Проставок (поворотная поводковая муфта)
  26. УГ9311.0200.013 - Электродвигатель, вал ротора
  27. Электродвигатель - (М) АИСХ7IВ4У3
  28. Подшипник - 80203 ГОСТ 7242
  29. УГ9324.0200.000-06 - (S1) Датчик углового положения инструментальной головки
  30. УГ9311.0208.000 - Муфта датчика
  31. УГ9311.0200.067-01 - Фланец электродвигателя
  32. УГ9311.0208.000 - Валик поворотный
  33. УГ9311.0270.000 - Гильза - корпус привода головки
  34. УГ9326.0000.003-06 - Корпус головки
  35. УГ9311.0207.000 - Водило, эксцентрик (входит в состав планетарного редуктора)
  36. Подшипник - 1000911 ГОСТ 8338
  37. УГ9311.0200.055 - Колесо зубчатое неподвижное внутреннего зацепления (входит в состав планетарного редуктора)
  38. Подшипник - 1000916 ГОСТ 8338
  39. Подшипник - 203 ГОСТ 8338 (2 шт)
  40. УГ9311.0200.012 - Гайка регулировки гильзы
  41. УГ9326.0400.000 - Полумуфта фиксирующая неподвижная, закрепленная на корпусе
  42. УГ9326.0400.000 - Полумуфта фиксирующая подвижная, связанная с инструментальным диском
  43. Пружина тарельчатая - ГОСТ 3057-90, 1-2-3-40х20х2х1 (18 шт)
  44. УГ9326.0000.002 - Корона
  45. Пробка - К1/4" ОСТ 2Г96-1-85 (2 шт)
  46. УГ9321.0000.063 - Фиксатор с пружиной
  47. УГ9321.0000.106 - Упор
  48. УГ9321.0000.0053 - Пружина фиксатора (2 шт)

Состав планетарного редуктора к универсальным головкам

  • УГ9311.0200.057 - Колесо зубчатое подвижное
  • УГ9311.0200.053 - Блок зубчатых колес (сателлит) - ремкомплект
  • УГ9311.0207.000 - Водило планетарного редуктора (эксцентрик)
  • УГ9311.0200.055 - Колесо зубчатое неподвижное внутреннего зацепления

габариты револьверной головки

Габаритные размеры револьверной головки
