Токарно-винторезный станок 1В62Г
Токарный станок 1В62Г - один из самых распространённых устройств, на котором производят токарную обработку деталей широкой номенклатуры и наиболее типичных размеров.
Преимущества токарного станка 1В62Г:
- специально обработанные основные узлы
- автономная система смазки
- высокая жесткость конструкции
Станина станка 1В62Г имеет выемку, закрываемую съемным мостиком, при снятом мостике можно обрабатывать более крупные заготовки (диаметром до 620 мм).
Основные части изготовлены из стали высокого качества. Направляющие станины, зубчатые колеса и валы прошли термообработку и шлифование.
Станки 1В62Г предназначены для разнообразных токарных работ: обработки наружных и внутренних поверхностей деталей типа тел вращения различного осевого профиля, нарезания левых и правых резьб (метрической, дюймовой, модульной, питчевой), растачивания, сверления и развертывания. Купить токарно-винторезный станок 1В62Г в Москве можно в ООО "Инвест-Станко" по выгодной цене.
Автономная система смазки коробки скоростей, коробки подач, фартук. Устанавливать электромеханический, гидравлический или пневматический патроны для зажима заготовок позволяет конструкция станка. Унифицированные узлы, примененные в станках данной модели: фартук 16Б20П.061, коробка подач 16Б20П.070.
Станок 1В62Г позволяет выполнять:
- Проточку цилиндрических и конических поверхностей
- Расточку цилиндрических и конических поверхностей
- Подрезку торцов
- Отрезку торцов
- Нарезание метрических, модульной, дюймовой и питчевой резьб
- Сверление и многое другое
Класс точности “Н”. Условия эксплуатации - УХЛ4 по ГОСТ 1515-82Е.
Скачать руководство в формате pdf
Станок 1В62Г - комплект поставки:
- патрон 3-х кулачковый Ø250;
- комплект инструмента;
- ключ к электрошкафу.
Параметры | Значения | |
---|---|---|
Основные параметры | ||
Максимальная длина точения, мм | 900 | |
Максимальный угол поворота верхнего суппорта, град | ±90 | |
Наибольший диаметр обрабатываемого изделия, мм | над станиной | 450 |
над суппортом | 220 | |
Наибольшая длина обрабатываемого изделия, мм | 1500 | |
Шпиндель | ||
Диаметр отверстия в шпинделя, мм | 54 | |
Частота вращения шпинделя, об/мин | 10...1400 | |
Число ступеней частот прямого вращения шпинделя | 24 | |
Число ступеней частот обратного вращения шпинделя | 12 | |
Подачи | ||
Пределы рабочих подач суппорта | продольных, мм/об | 0,036..22,4 |
поперечных, мм/мин | 0,018...11,2 | |
Пределы шагов нарезаемых резьб | метрических ,мм | 0,5...224 |
модульных, мм | 0,5...224 | |
дюймовых, ниток на дюйм | 77...0,125 | |
питчевых, дюйм | 77...0,125 | |
Количество нарезаемых резьб | метрических | 36 |
модульных | 36 | |
дюймовых | 45 | |
питчевых | 45 | |
Электрооборудование | ||
Количество электродвигателей | 3 | |
Мощность электродвигателя главного привода, кВт | 7,5 | |
Привод ускоренных перемещений, кВт | 0,75 | |
Электродвигатель насоса охлаждения, кВт | 0,12 | |
Габариты и масса | ||
Габаритные размеры, мм | 3400х1190х1450 | |
Масса, кг | 2800 |

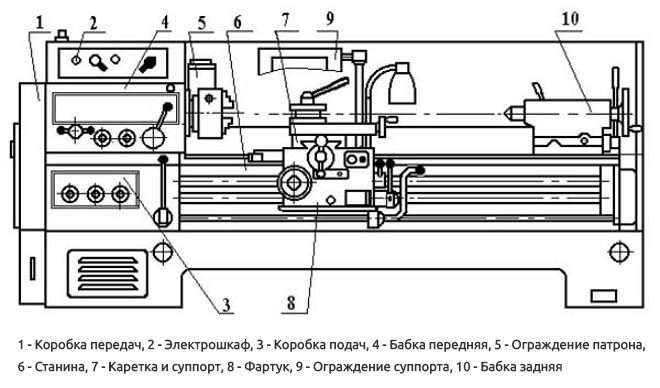

Расположение основных узлов 1В62Г

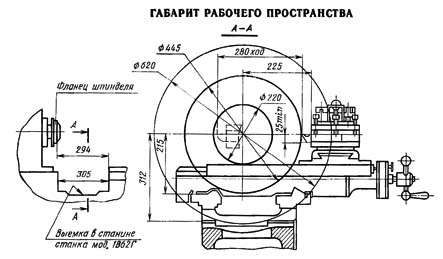

Габариты рабочего пространства. Суппорт

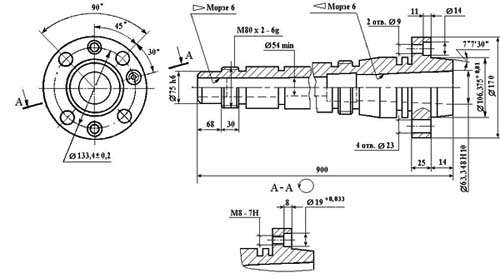

Посадочные и присоединительные базы токарно-винторезного станка 1В62Г. Шпиндель

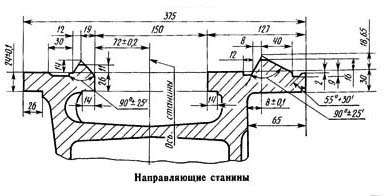

Посадочные и присоединительные базы. Станина
