Токарно-винторезный станок ГС526У (d - 500 мм, l - 1000) предназначен для выполнения разнообразных токарных работ, а также для нарезания резьб (метрической, дюймовой, модульной и питчевой).

Используется на предприятиях всех отраслей промышленности.

Преимущества токарно-винторезного станка ГС526У:

  • наличие фартука, который оснащен приводом ускоренного перемещения каретки и суппорта
  • ручной тип перемещения верхней части суппорта (механизированное перемещение в станках с индексом "М")
  • возможность поворота на 90 градусов средней части суппорта
  • широкий модельный ряд в различных исполнениях

Обозначение станка модели ГС526 приобретает дополнительный индекс «У» - при оснащении станка фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач;

Электрическое освещение станка - светильник местного освещения. При дополнительном комплектовании сверлильно-фрезерными устройствами возможно выполнять сверлильные, фрезерные работы.

Токарно-винторезный станок ГС526У отличается высокой степенью безопасности - зона резания ограждена защитным экраном, присутствуют предохранительные и блокирующие устройства.

Токарные станки могут изготавливаться в различных исполнениях:

  • станок с устройством цифровой индикации и преобразователями линейных перемещений (ГС526УЦ);
  • станок с УЦИ, преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
  • токарный станок (ГС526У С) оснащен сверлильно-фрезерным устройством;
  • токарно-винторезный станок с механическим приводом верхней части суппорта (ГС526УМ);
  • станок с увеличенным наибольшим диаметром обработки заготовки над станиной и суппортом (ГС526УВ);
  • токарно-винторезный станок с выемкой в станине (ГС526 УГ);
  • станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (ГС526УД);
  • станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
  • токарно-винторезный станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Посадочные и присоединительные базы станка. Шпиндель. смотреть фото

Технические характеристики
Наименование параметра Значение
Основные характеристики
Диаметр отверстия в шпинделя, мм 55
Наибольший диаметр обрабатываемой заготовки, мм над станиной 500
над суппортом 275
Наибольшая длина обрабатываемой заготовки, мм 1000, 1500, 2000
Наибольшая высота резца устанавливаемого на станке, мм 25
Высота центров, мм 250
Шпиндель
Диаметр сквозного отверстия, мм 57
Диаметр сквозного отверстия, мм 57
Количество скоростей шпинделя: прямого вращения/обратного вращения 22/22
Частота вращения шпинделя, об/мин 16...2000
Размер внутреннего конуса в шпинделе Морзе 6
Наибольший крутящий момент на шпинделе, кНм 1
Конец шпинделя
Подачи
Пределы рабочих подач суппорта продольных, мм/об 0,05...2,8
поперечных, мм/мин 0,025...1,4
Пределы шагов нарезаемых резьб метрических ,мм 0,05...112
модульных, мм 0,05...112
дюймовых, ниток на дюйм 56...0,5
питчевых, дюйм 56...0,5
Электрооборудование
Количество электродвигателей 3
Мощность электродвигателя главного привода, кВт 7,5
Габариты и масса
Габаритные размеры, мм 2800х1265х1485
Масса, кг 3100

Токарно-винторезный станок ГС526У, комплектность :

Входят в комплект и стоимость станка
Обозначение Наименование Количество Примечание
086.0000.000 Станок в сборе 1 Комплектуется согласно договору на поставку или контракту
Узлы
086.0400.000-01
Суппорт с механическим приводом 1** ** По заказу
16Б20П.070.030 Копир
086.0500.000-01 Каретка с механическим приводом суппорта 1** **По заказу
Сменные части
086.5300.001
086.5300.009
086.5300.011
086.5300.013
086.5300.002
086.5300.010
Колесо зубчатое сменное Z=45;m=2
Колесо зубчатое сменное Z=73;m=2
Колесо зубчатое сменное Z=86;m=2
Колесо зубчатое сменное Z=72; m=2
Колесо зубчатое сменное Z=48;m=2
Колесо зубчатое сменное Z=80;m=2
1

1

1

1

1

1
Установлено на станке
Установлено на станке
Установлено на станке
Установлено на станке
Поставляется отдельным местом в общей упаковке
То же
Инструмент
086.6000.000 Комплект инструмента 1 Поставляется отдельным местом в общей упаковке станка
Документы
086.0000.000 РЭ Руководство по эксплуатации 1*** *** На языке согласно требованиям договора на поставку или контракта

Транспортировка станка

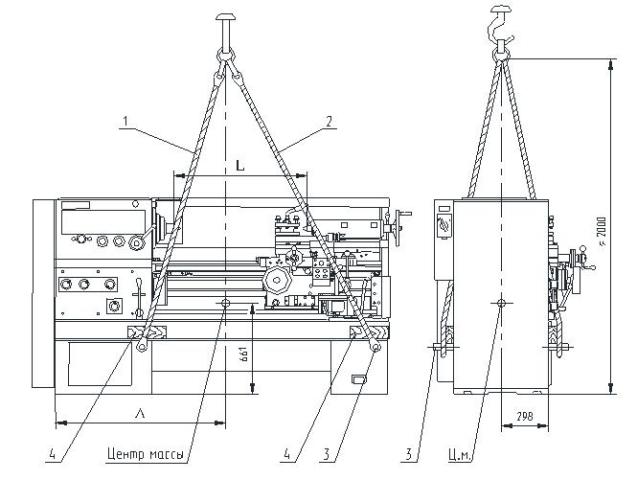

1. Схема транспортировки

схема транспортирования станка ГС526У

L, мм 1000
A, мм 1073

2. Транспортные характеристики токарного станка

Наименование характеристики Значение РМЦ = 1000 мм
Длина, мм 2800
Ширина, мм 1265
Высота, мм 1360
Масса станка, кг 3100
расположение основных элементов на станке ГС526У

Расположение электрооборудования

  1. Бабка шпиндельная
  2. Ограждение патрона
  3. Охлаждение
  4. Резцедержатель
  5. Ограждение суппорта
  6. Верхняя и средняя часть суппорта
  7. Каретка и нижняя часть суппорта
  8. Бабка задняя
  9. Станина и основание
  10. Фартук
  11. Управление фрикционом
  12. Коробка подач
  13. Система смазки
  14. Установка моторная
  15. Коробка скоростей
