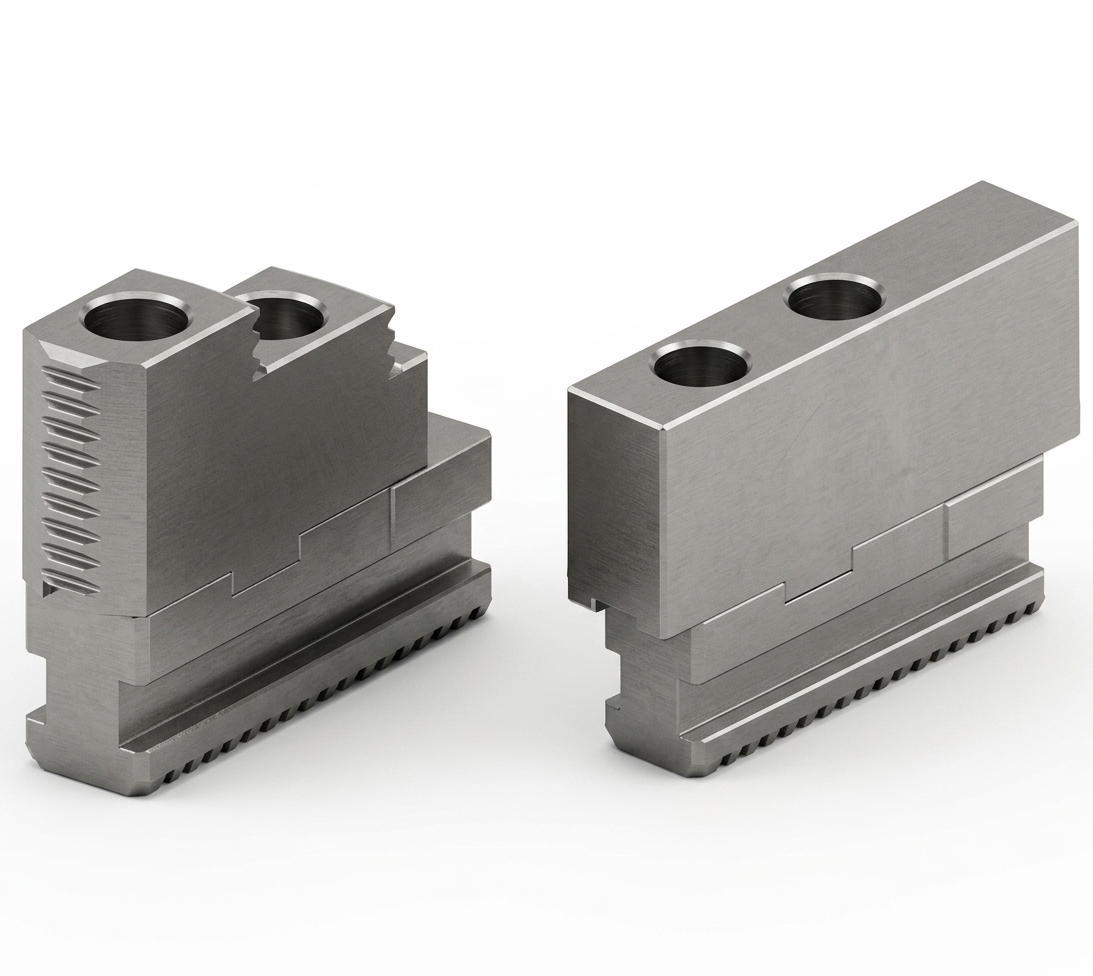

Кулачки к патронам токарным клинореечным ручным самоцентрирующим

Кулачки сборные предназначены для оснащения токарных клинореечных ручных самоцентрирующих патронов диаметром 250–630 мм. Конструкция обеспечивает надёжное базирование и зажим обрабатываемых деталей при выполнении токарных операций.

Область применения — механические цеха с мелкосерийным и серийным производством, ремонтные производства, учебные мастерские. Кулачки устанавливаются на патроны с клинореечным приводом и обеспечивают самоцентрирование заготовки относительно оси шпинделя. Применяются при обточке, проточке, сверлении, зенкеровании, растачивании, нарезании резьбы на токарно-винторезных станках.

Конструктивные особенности

Сборная конструкция кулачков обеспечивает возможность замены изношенных рабочих элементов без демонтажа всего зажимного комплекта. Геометрия посадочных поверхностей согласована с профилем клинореечного паза патрона стандартного исполнения. Размерные ряды охватывают патроны диаметром 250, 400, 500 и 630 мм.

Технические характеристики кулачков сборных

Габаритные размеры и масса

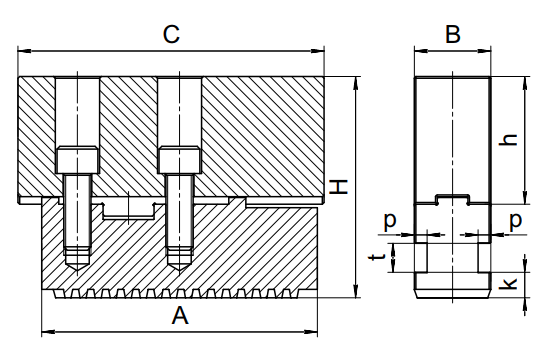

Масса комплекта кулачков варьируется от 1,5 кг для патронов диаметром 250 мм до 6,8 кг для патронов диаметром 400–630 мм. Исполнение с суффиксом «-01» имеет увеличенную длину зажимной части (параметр C) при сохранении посадочных размеров, что расширяет диапазон зажимаемых заготовок. Увеличение массы на 20–40 % относительно базового исполнения компенсируется повышенной универсальностью при обработке деталей сложной формы.

Посадочные размеры и совместимость

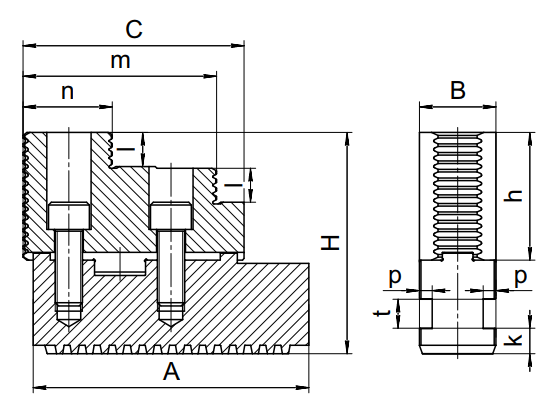

Ширина клинового паза (параметр B) составляет 28 мм для патронов диаметром 250 мм и 45 мм для патронов 400–630 мм. Высота зажимной части (H) согласована с глубиной расточки патрона: 87–90 мм для малогабаритного исполнения и 130–134 мм для среднего и крупного. Параметры k, p, t определяют расположение крепёжных отверстий и фиксирующих элементов, обеспечивая взаимозаменяемость в пределах одного размерного ряда.

Эксплуатационный ресурс

Сборная конструкция предполагает поэлементный ремонт: при износе рабочих губок или корпуса возможна замена отдельных составных частей без приобретения полного комплекта. Это снижает затраты на содержание запасных частей и уменьшает время простоя оборудования. Регулярный осмотр состояния клиновых поверхностей и своевременная замена изношенных элементов обеспечивают сохранение точности центрирования на протяжении всего срока службы патрона.

Рекомендации по выбору

Кулачки сборные рекомендуются к применению в следующих условиях:

• Механические цеха с мелкосерийным и серийным производством, где требуется оперативная смена оснастки под различные номенклатуры деталей
• Ремонтные производства, где необходимо восстановление или замена изношенных кулачков на патронах с сохранением посадочных размеров
• Учебные мастерские технических вузов и колледжей, оснащённые токарными станками с клинореечными патронами диаметром 250–630 мм
• Индивидуальные производства и малые предприятия, заинтересованные в снижении затрат на запасные части за счёт ремонтопригодности сборной конструкции

Кулачки сборные к патронам токарным клинореечным ручным самоцентрирующим представлены в двух размерных рядах, охватывающих наиболее распространённые диаметры патронов 250–630 мм. Два варианта исполнения — базовый и удлинённый — позволяют подобрать оснастку под конкретные технологические задачи. Сборная конструкция обеспечивает ремонтопригодность и экономичность эксплуатации. Для подбора конкретного обозначения и проверки совместимости с имеющимся патроном рекомендуется сверка посадочных размеров по приведённым таблицам.

По вопросам поставки, подбора комплектации и уточнения совместимости с конкретной моделью патрона обращайтесь к нашим специалистам.

Комплектация: комплект кулачков сборных в количестве, соответствующем типу патрона (3 шт. для 3-кулачкового, 4 шт. для 4-кулачкового).
