Трёхкулачковые токарные патроны с ручным зажимом БелТАПАЗ (ГОСТ 2675)

Самоцентрирующие трёхкулачковые патроны с ручным зажимом производства ОАО «БелТАПАЗ». Предназначены для закрепления цилиндрических и шестигранных заготовок на токарных и других металлорежущих станках. Все три кулачка перемещаются синхронно, обеспечивая автоматическое центрирование детали. Соответствуют ГОСТ 2675-80 и выпускаются по ТУ BY 500047867.022-2007. С 22.01.2024 включены в Евразийский реестр промышленных товаров ЕАЭС.

Изготавливаются в четырёх типах крепления к шпинделю станка и двух исполнениях кулачков: исполнение 1 — с цельными кулачками, исполнение 2 — со сборными кулачками (рейка + прямой/обратный накладные кулачки). Патроны с 2-мя кулачками (k=2) выпускаются только в исполнении 2 (сборные кулачки). Диапазон наружных диаметров по ТУ: 80–400 мм.

Диаметры (по ТУ)

80–400 мм

Кулачков (k)

2, 3, 4, 6

Стандарт

ГОСТ 2675-80

ТУ производителя

BY 500047867.022-2007

Исп. 1 — цельные кулачки

k = 3, 4

Исп. 2 — сборные кулачки

k = 2, 3, 4, 6

Количество кулачков по диаметрам (ТУ BY 500047867.022-2007):
• Ø 125, 160, 200 мм — k = 2, 3, 4
• Ø 250, 315, 400 мм — k = 2, 3, 4, 6
k = 2 — выпускается исключительно в исполнении 2 (сборные накладные кулачки)

Тип 1 — ГОСТ 3889 / DIN 6350

С цилиндрическим центрирующим пояском, крепление через промежуточный фланец. Универсальный.

Тип 2 — ГОСТ 12593 / DIN 55027

Крепление на фланцевые концы шпинделей под поворотную шайбу.

Тип 3 — ГОСТ 12595 / DIN 55026

Крепление на фланцевые концы шпинделей (подтипы III, IV). Для тяжёлых станков.

Тип 4 — ГОСТ 26651 / DIN 55029

Байонетное крепление типа Кэмлокк. Быстрая замена патрона.

Таблица типоразмеров трёхкулачковых патронов

Обозначение по ТУ	№ по ГОСТ 2675	D, мм	Тип крепления	Исп.	Кулачки	n_max, мин^-1	М_max, Н·м	P_max, Н	Конус шпинделя	Масса, кг
3-80.01.01	7100-0001	80	1	1	цельные	4000	35	10 000	—	2,7
3-100.02.01	7100-0002	100	1	1	цельные	4000	50	12 000	—	4,5
3-125.03.224	7100-0003	125	1	1	цельные	3500	80	16 000	3	7,0
3-125.04.221	7100-0004	125	1	2	сборные	3500	80	16 000	3	7,2
3-125.04.220	7100-0004	125	1	2	сборные	3500	80	16 000	3	7,2
3-125.03.225	7100-0025	125	1	1	цельные	3500	80	16 000	4	7,0
3-125.04.225	—	125	1	2	сборные	3500	80	16 000	4	7,2
3-125.03.226	7100-0026	125	2	1	цельные	3500	80	16 000	5	7,5
3-125.04.226	—	125	2	2	сборные	3500	80	16 000	5	7,7
3-160.05.214	7100-0005	160	1	1	цельные	3500	100	20 000	4	14,0
3-160.06.221	7100-0006	160	1	2	сборные	3500	100	20 000	4	14,5
3-160.06.220	7100-0006	160	1	2	сборные	3500	100	20 000	4	14,5
3-160.05.227	7100-0027	160	2	1	цельные	3500	100	20 000	4	15,0
3-160.06.227	7100-0028	160	2	2	сборные	3500	100	20 000	4	15,2
3-160.05.229	7100-0029	160	2	1	цельные	3500	100	20 000	5	15,0
3-160.06.229	7100-0030	160	2	2	сборные	3500	100	20 000	5	15,5
3-200.07.224	7100-0007	200	1	1	цельные	3000	140	28 000	5	22,0
3-200.08.221	7100-0008	200	1	2	сборные	3000	140	28 000	5	22,5
3-250.09.224	7100-0009	250	1	1	цельные	2500	180	36 000	6	38,0
3-250.36.230	7100-0036	250	2	2	сборные	3500	180	46 000	6	38,0
3-250.36.231	—	250	2	2	сборные	3500	180	46 000	6	38,5
3-315.17.234	7100-0017	315	3	1	цельные	2000	300	56 000	8	65,0
3-315.18.231	7100-0018	315	2	2	сборные	2000	300	56 000	8	66,0
3-400.21.234	7100-0021	400	3	1	цельные	1600	500	80 000	11	120,0
3-400.22.231	7100-0022	400	2	2	сборные	1600	500	80 000	11	122,0

Примечание: Таблица охватывает диаметры 80–400 мм согласно ТУ BY 500047867.022-2007. Патроны больших диаметров (500, 630, 800 мм и выше) выпускаются по отдельной нормативной документации и приведены в разделе крупногабаритных патронов.

Размеры закрепляемых заготовок

D патрона, мм	Исп. 1 прямые (A)	Исп. 1 обратные (B)	Исп. 1 обратные (C)	Исп. 2 прямые (D)	Исп. 2 обратные (E)
80	3–25	25–45	45–65	30–50	50–70
100	5–32	30–55	55–80	35–60	60–85
125	5–45	40–70	65–95	40–70	65–95
160	8–60	50–90	85–120	50–90	85–120
200	10–75	65–110	105–150	65–110	105–150
250	12–100	90–140	130–180	90–140	130–180
315	15–130	120–190	175–245	120–190	175–245
400	20–170	155–250	230–325	155–250	230–325

Система обозначений (ТУ BY 500047867.022-2007)

Патроны с цельными кулачками (исп. 1)

Пример: 3-250.35.34 В
3 — количество кулачков
250 — наружный диаметр, мм
35 — характеристика (тип крепления + исп.)
34 — модификация патрона
В — класс точности (класс Н не обозначается)

Патроны со сборными кулачками (исп. 2)

Пример: 3-315.40.30
3 — количество кулачков
315 — наружный диаметр, мм
40 — характеристика (тип крепления + исп.)
30 — модификация патрона
(без буквы) — класс точности Н (не обозначается)

Параметры в обозначении: D — наружный диаметр патрона; D₁ — диаметр посадочного отверстия; D₂ — диаметр расположения крепёжных отверстий; D₃ — диаметр сквозного отверстия в корпусе; n×d — количество и размер крепёжных отверстий; n_max — максимальная допустимая частота вращения.

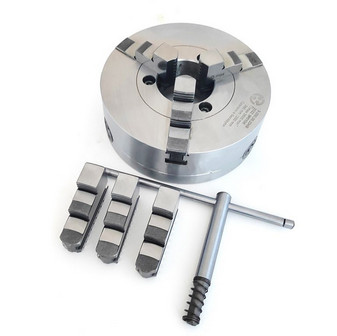

Стандартная комплектация

Патрон с прямыми кулачками
Кулачки обратные
Ключ для зажима
Паспорт на изделие

По заказу: патроны исп. 1 — с полусырыми кулачками; патроны исп. 2 — с мягкими, калёными прямыми, калёными обратными кулачками и крепёжными винтами.

Гарантия: 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев со дня отгрузки при наличии паспорта изделия.
