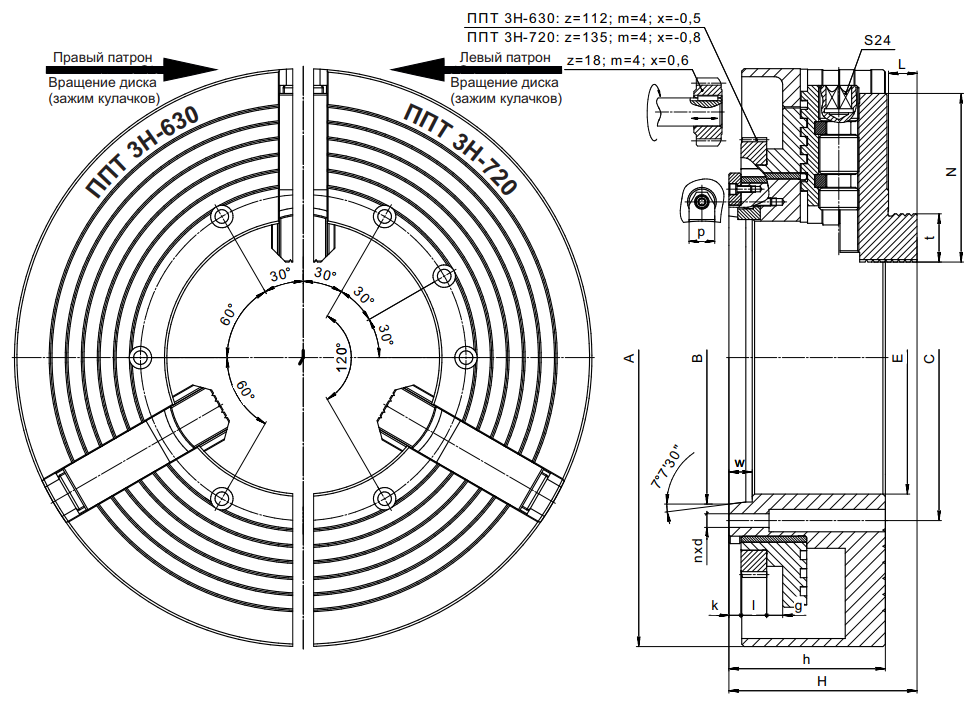

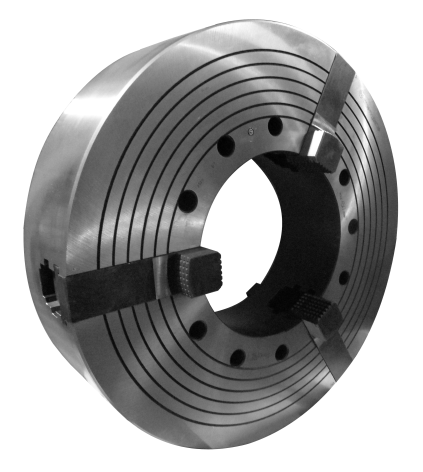

Патроны токарные механизированные трехкулачковые ППТ 3Н (БЗСП)

Патроны токарные механизированные комбинированные трехкулачковые предназначены для закрепления труб, цилиндрических и эксцентриковых деталей, неконцентрического зажима заготовок сложной формы, обеспечиваемой индивидуальной выверкой кулачков и прутковых материалов на токарных трубообрабатывающих станках.
Патроны имеют винты для настройки на обработку заготовок различной формы сечения. На шпиндельную бабку устанавливается левый и правый патроны.
Патроны работают от механизированного привода, входящего в конструкцию станка, передающего крутящий момент на зубчатое колесо, расположенное на заднем торце патрона.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Патроны ППТ 3Н-630.205 устанавливаются на станок РТ783.
Патроны ППТ 3Н-720.320 устанавливаются на станок 1А983, СА983, при условии доработки фланцевой части (гайка) шпинделя под крепежные отверстия патрона.
Патроны ППТ 3Н-720.340 устанавливаются на станок СА984, при условии доработки фланцевой части (гайки) шпинделя под крепежные отверстия патрона.
Примеры заказа:
Патрон токарный механизированный комбинированный трехкулачковый диаметром 630 мм с проходным отверстием 205 мм, левый – ППТ 3Н-630.205М Лев.
Патрон токарный механизированный комбинированный трехкулачковый диаметром 720 мм с проходным отверстием 340 мм, правый – ППТ 3Н-720.340М Пр.

Технические характеристики

Технические данные
