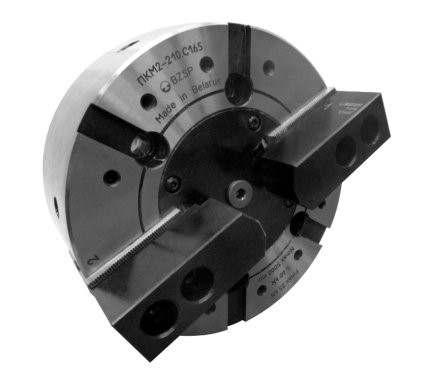

Высокоточные механизированные двухкулачковые токарные патроны с закрытым центром ПКМ2 (БЗСП)

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности «В» в условиях серийного и массового производства.

Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона.

В патроне предусмотрены масленки для смазывания рабочих поверхностей патрона. Возможно использование патрона на станках с вертикальной обработкой.

Точность патронов ISO 3442-3.

Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

Тип крепления патрона:

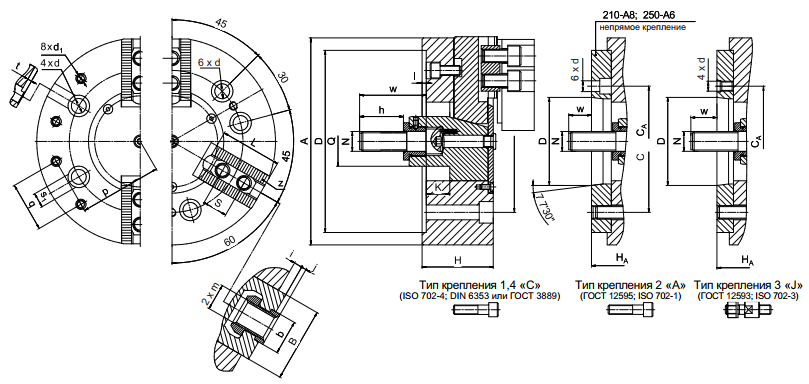

1 – «С» крепление на фланцевый конец шпинделя по ISO 702-4 (DIN 6353);
2 – «А» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
3 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
4 – «С*» крепление на фланцевый конец шпинделя по ГОСТ 3889.

По требованию потребителя возможно изготовление патрона для крепления на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).

По исполнению патроны изготавливаются с дюймовым «Д» (1/16''x90° или 3/32''x90°) или метрическим «М» (1,5''x60°) зубчатыми соединениями накладных кулачков.

Примеры заказа:
Патрон двухкулачковый диаметром 250 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595; условным размером конуса №6, с дюймовым зубчатым соединением – ПКМ2-250Д/А6
