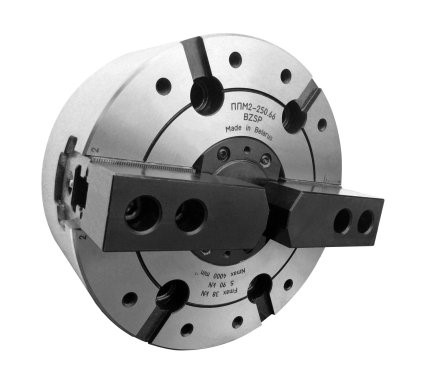

Высокоточные механизированные полые двухкулачковые патроны с большим проходным отверстием ППМ2 (БЗСП)

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности «В» в условиях серийного и массового производства.

Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона.

К преимуществам патрона можно отнести большое проходное отверстие, которое позволяет обрабатывать заготовки пропуская их через шпиндель станка с большим внутренним диаметром.

Патроны взаимозаменяемы с патронами ведущих производителей SMW-Autoblok, Schunk, RÖHM, KITAGAWA, SAMCHULLY, AUTO Strong и др.

Точность патронов ISO 3442-3.

Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

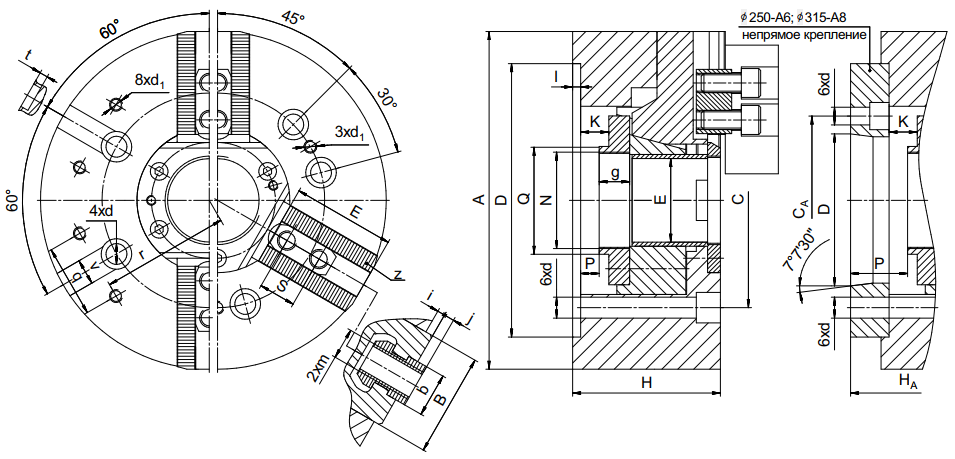

Тип крепления патрона:
1 – «С» крепление на фланцевый конец шпинделя по ISO 702-4 (DIN 6353);
2 – «А» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026).

По требованию потребителя возможно изготовление патрона для крепления на фланцевые концы шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027) или ГОСТ 26651 (ISO 702-2; DIN 55029).

По исполнению патроны изготавливаются с дюймовым «Д» (1/16''x90° или 3/32''x90°) или метрическим «М» (1,5''x60°) зубчатыми соединениями накладных кулачков.

Примеры заказа:
Патрон диаметром 210 мм с креплением на фланцевый конец шпинделя по ISO 702-4, c
метрическим зубчатым соединением – ППМ2-210.66М.

Технические характеристики

*Диапазон диметров зажимаемых поверхностей кулачками, входящими в комплект;

  масса патрона с учетом накладных закаленных кулачков.

Технические данные

*N – по требованию возможно изготовление другого типоразмера резьбы.
