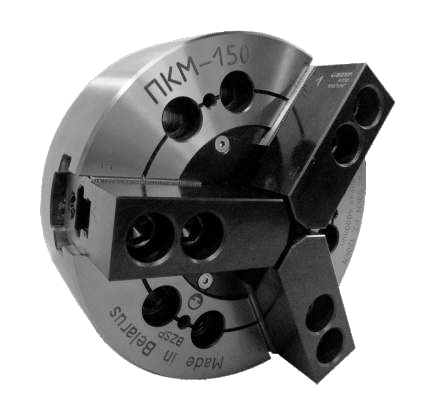

Патроны токарные клиновые трехкулачковые для токарных станков-автоматов ПКМ 125/150/160 (БЗСП)
Патроны токарные клиновые трехкулачковые для токарных станков-автоматов предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы классов точности «П» в условиях серийного и массового производства.
Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка.
В конструкции патронов предусмотрена взаимозаменяемость накладных кулачков, позволяющая значительно повысить производительность и точность при обработке заготовок на станках автоматах.
Патроны обеспечивают герметизацию внутренних полостей патрона от попадания мелкой стружки и вымывания смазки, увеличение срока службы патрона и повышенную точность центрирования кулачков.
Точность патронов «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Патроны поставляются с мягкими незакаленными кулачками.
Примеры заказа:
Патрон токарный трехкулачковый диаметром 125 мм – ПКМ-125.
Патрон токарный трехкулачковый диаметром 150 мм – ПКМ-150.
Технические характеристики
Наименование показателя |
Диаметр патрона |
||||
125 |
150 |
160 |
|||
Ход штока |
мм |
16 |
20 |
20 |
|
Ход кулачка |
Радиальный |
мм |
4,2 |
5,3 |
5,3 |
Диаметральный |
мм |
8,4 |
10,6 |
10,6 |
|
Диапазон диаметров зажимаемых поверхностей |
мм |
8-125 |
12-150 |
12-160 |
|
Максимальное усилие, передаваемое приводом |
кН |
15 |
20 |
20 |
|
Суммарная сила зажима в накладных кулачках |
кН |
30 |
45 |
45 |
|
Допустимая частота вращения патрона |
мин-1 |
4500 |
4000 |
4000 |
|
Точность центрирования при взаимозаменяемости кулачков |
мкм |
150 |
150 |
150 |
|
Точность центрирования при непосредственной расточке кулачков |
мкм |
50 |
60 |
60 |
|
Масса патрона |
кг |
7,0 |
11,0 |
12,0 |
|

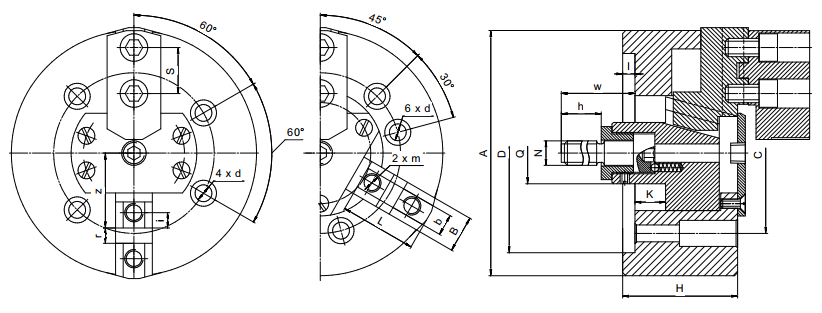

Технические данные
Наименование параметров |
ПКМ-125 |
ПКМ-150 |
ПКМ-160 |
||
A |
мм |
Ø125 |
Ø150 |
Ø160 |
|
D |
мм |
Ø100 |
Ø120 |
Ø130 |
|
l |
мм |
6 |
8 |
8 |
|
C |
мм |
Ø82.6 |
Ø104,8 |
Ø104,8 |
|
d |
мм |
Ø11 |
Ø11 |
Ø11 |
|
H |
мм |
65 |
75 |
75 |
|
L |
|
40,5 |
47,5 |
50,5 |
|
N |
|
М12 |
М16 |
М16 |
|
Q |
|
Ø36 |
Ø40 |
Ø40 |
|
w |
min |
мм |
75 |
69 |
69 |
max |
мм |
91 |
89 |
89 |
|
h |
мм |
55 |
55 |
55 |
|
K |
мм |
16 |
20 |
20 |
|
B |
мм |
20 |
24 |
24 |
|
b |
мм |
12 |
14 |
14 |
|
m |
мм |
М10 |
М12 |
М12 |
|
l |
мм |
7,5 |
10 |
10 |
|
r |
мм |
8 |
10 |
10 |
|
z |
мм |
37 |
48,5 |
48,5 |
|
S |
мм |
23 |
30 |
30 |
|
