Патроны токарные трехкулачковые клинореечные ручные (БЗСП)

Заказать
Узнать цену

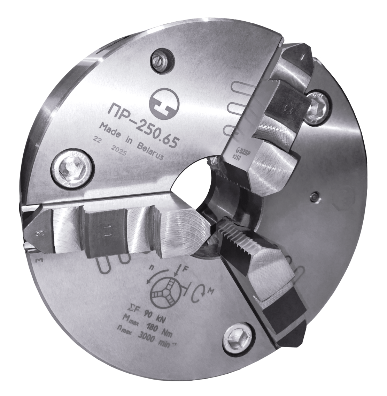

Патроны токарные трехкулачковые клинореечные ручные самоцентрирующие предназначены для установки на токарные и специальные станки.

Конструкция патрона обеспечивает передачу высокого зажимного усилия при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами.

Особенностью конструкции является быстрая смена кулачков, которые выполняют функцию прямых и обратных при переустановке.

Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы.

Патроны выполнены на базе стального корпуса, пазы под кулачки закалены ТВЧ.

Точность патронов «Н» или «П» ГОСТ 1654.

Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

Наименование параметров

Диаметр патрона, мм

250

400

500

630

Диаметр патрона, мм

кН

90

140

160

160

Диаметр патрона, мм

Н·м

180

225

250

250

Допустимая частота вращения патрона

мин-1

3000

1800

1300

1000

Рабочий ход кулачка

мм

8

12

16

16

Диапазон диаметров зажимаемых поверхностей

мм

5-245

19-374

53-475

170-605

Максимальный вылет кулачков

мм

310

478

580

657

Максимальный вылет кулачков

кг

36

115

180

283

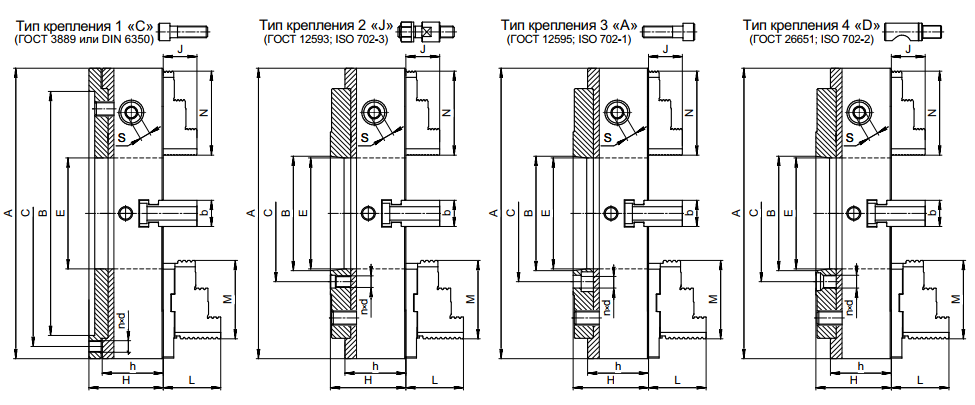

Патрон токарный 3-х кулачковые клинореечные ручные (БЗСП) схема
Наименование параметров Модель патрона ПР-250.65
ПР-250.65
Тип крепления А6 J6 D6 A8 J8 D8 C210 C200
A мм Ø250
B мм Ø106,375 Ø139,719 Ø210 х 5 Ø200 х 5
C мм Ø133,4 Ø171,4 Ø226 Ø224
E мм Ø65
H мм 116 106 111 116 106 116 106 106
h мм 92 82 82 92 82 82 82 82
n x d мм 6 х Ø14 4 х М12 6 х М16 х 1,5 6 х Ø18 4 х М16 6 х М20 х 1,5 3 х М12 6 х М12
J мм 40
N мм 105
L мм 59
M мм 90
b мм 28
S мм ◻ 14
Наименование параметров Модель патрона ПР-400.120
ПР-400.120
Тип крепления А8 J8 D8 A11 J11 D11 C340 C330
A мм Ø400
B мм Ø139,719 Ø196,869 Ø340 х 6 Ø330 х 5
C мм Ø171,4 Ø235 Ø368 Ø362
E мм Ø120
H мм 148 138 143 153 138 148 138 138
h мм 124 114 114 124 114 114 114 114
n x d мм 6 х Ø18 4 х М16 6 х М20 х 1,5 6 х Ø22 6 х М20 6 х М20 х 1,5 3 х М16 6 х М16
J мм 59
N мм 167
L мм 90
M мм 130
b мм 45
S мм ◻ 17

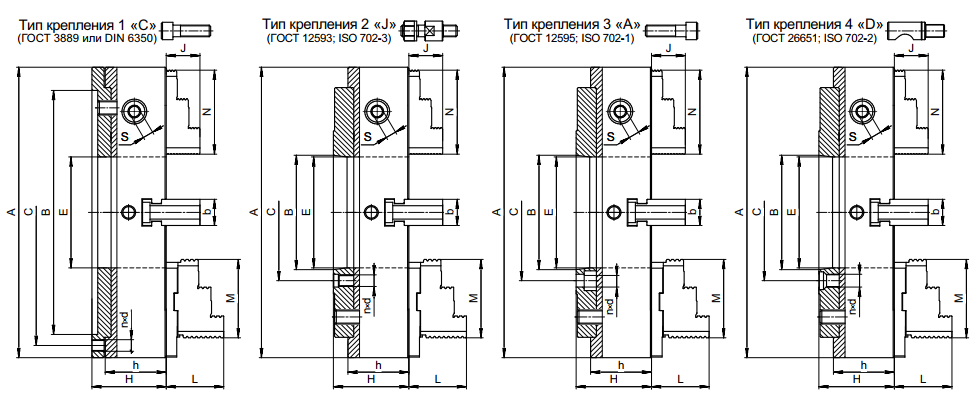

Патроны токарные треххкулачковые клинореечные ручные (БЗСП) схема
Наименование параметров Модель патрона

ПР-500.180

Тип крепления А8 J8 D8 A11 J11 D11 А15 J15 C440 C420
A мм Ø500
B мм Ø139,719 Ø196,869 Ø285,775 Ø 440 х 8 Ø420 х 5
C мм Ø171,4 Ø235,0 Ø330,2 Ø465 Ø458
E мм Ø180
H мм 153 143 148 153 143 148 143 143 143 143
h мм 124 114 114 124 114 114 124 114 114 114
n x d мм 6 х Ø18 4 х М16 6 х М20 х 1,5 6 х Ø22 6 х М20 6 х М22 х 1,5 6 х Ø26 6 х М24 6 х М16 6 х М16
J мм 59
N мм 167
L мм 90
M мм 130
b мм 45
S мм ◻ 17
Наименование параметров Модель патрона
ПР-630.254
Тип крепления A11 J11 D11 А15 J15 С560 С545
A мм Ø630
B мм Ø196,869 Ø285,775 Ø560 х 8 Ø545 х 7
C мм Ø235 Ø330,2 Ø595 Ø586
E мм Ø4254
H мм 153 143 148 153 143 143 143
h мм 124 114 114 124 114 114 114
n x d мм 6 х Ø22 6 х М20 6 х М22 х 1,5 6 х Ø26 6 х М24 6 х М16 6 х М16
J мм 59
N мм 175
L мм -
M мм -
b мм 45
S мм 17
