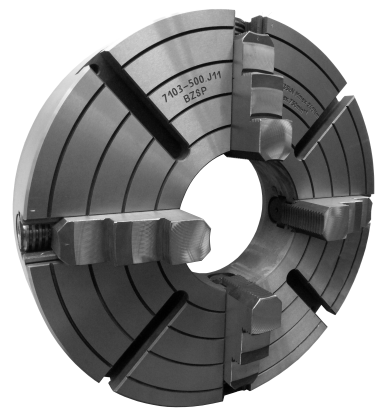

Патроны токарные четырехкулачковые с независимым перемещением кулачков 7103 (БЗСП)

Патроны предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентриковых (отливки, поковки и т.п.) на станках токарной группы.

Стальной корпус патронов диметром 250 - 1000 мм имеет Т-образные пазы ГОСТ 1574 для установки различных технологических наладок.

Точность патронов «Н» или «П».
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).

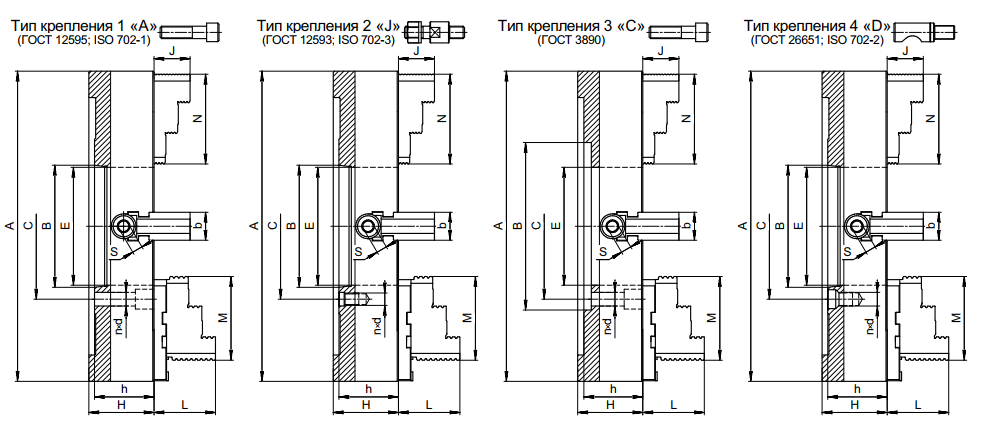

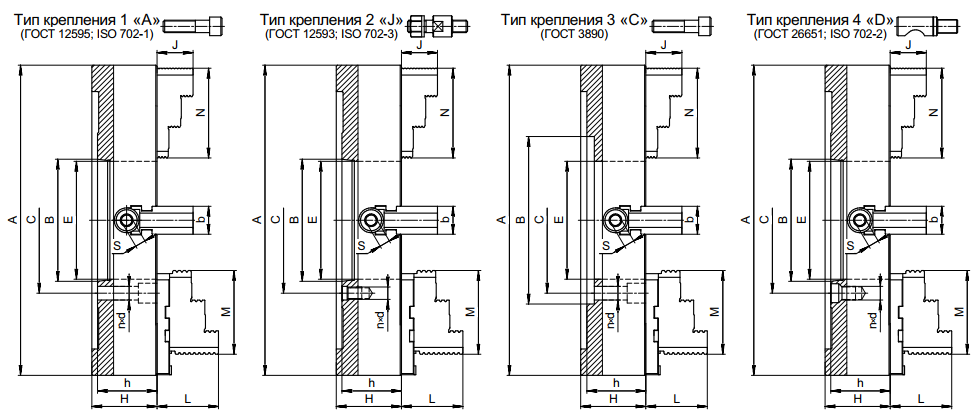

Тип крепления патрона:
1 – «A» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
3 – «С» крепление через промежуточный фланец ГОСТ 3890 на шпиндель станка;
4 – «D» крепление на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).

По требованию потребителя возможно изготовление патрона для крепления через промежуточный фланец DIN 6350 на шпиндель станка.

Патроны диаметром 800 мм с креплением на шпиндель станка условным размером конуса №15 и через промежуточный фланец могут изготавливаться с проходным отверстием ø190 или ø280 мм.

Примеры заказа:
Патрон диаметром 400 мм с креплением через промежуточный фланец ГОСТ 3890 на шпиндель, с цельными кулачками, класса точности «П» – 7103-400.С200 «П».
Патрон диаметром 800 мм с креплением на фланцевый конец шпинделя по ГОСТ 12593, условным размером конуса №11 со сборными кулачками, класса точности «Н» – 7103-800.J11-01.
Патрон диаметром 800 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595, условным размером конуса №15 и проходным отверстием ø190, класса точности «Н» – 7103-800.190.J15.

Технические характеристики

* для исполнений патронов ø800 с проходным отверстием ø280 мм.
