Точильно-шлифовальный станок ТШ-3
Шлифовальный станок ТШ-3 предназначен для выполнения слесарных работ (удаления заусенцев, снятия фаски и т.п.), заточки инструмента. Может применяться для шлифовки и полировки деталей при дополнительном оснащении полировальной шайбой.
Точильно-шлифовальный станок ТШ-3 обеспечен средствами защиты (прозрачные щитки), наличие реле автоматического выключения при повышении нагрузки. Станки не комплектуется устройством отключения электродвигателя при поднятии защитного экрана, только модификация исп 20.
Компактная конструкция станков позволяет устанавливать оборудование в небольших помещениях. В конструкции предусмотрена лампа для освещения. При превышении допустимых нагрузок специальное реле блокирует работу двигателя.
Исполнение станка ТШ 3. Выпускается в следующих вариантах:
- исп 10 - без концевых выключателей;
- исп 20 - с концевыми выключателями на кожухах для ограничения угла поворота защитных экранов;
- исп 25 - в комплекте с пылесосом;
- исп 35 - с концевыми выключателями на кожухах для ограничения угла поворота защитных экранов, в комплекте с пылесосом.
Технические характеристики станка ТШ-3
| параметр | значение |
|---|---|
| Диаметр круга, мм | 400 |
| Диаметр посадочного отверстия круга, мм | 127 |
| Количество шлифовальных кругов, шт | 2 |
| Частота вращения шпинделя, об/мин | 1000 |
| Мощность электродвигателя, кВт | 3 |
| Габаритные размеры, мм | 660 |
| 600 | |
| 1370 | |
| Род тока | 3-х ф., 50 Гц, 380 В |
| Масса, кг | 220 |
Комплектация станка. В стандартную комплектацию входит следующий перечень элементов:
- прибор в сборе;
- шлифовальные круги (2 шт.);
- светильник;
- защитный экран – 2 шт;
- руководство по эксплуатации.
Дополнительная оснастка:
- пылесос 370.П16х04 для металлической и абразивной пыли
- установка вентиляционная пылеулавливающая УВП-1200А
Основные компоненты

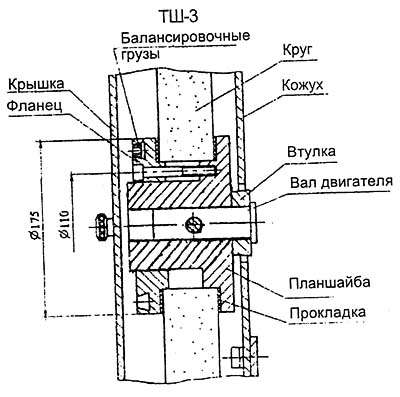

Крепление шлифовального круга

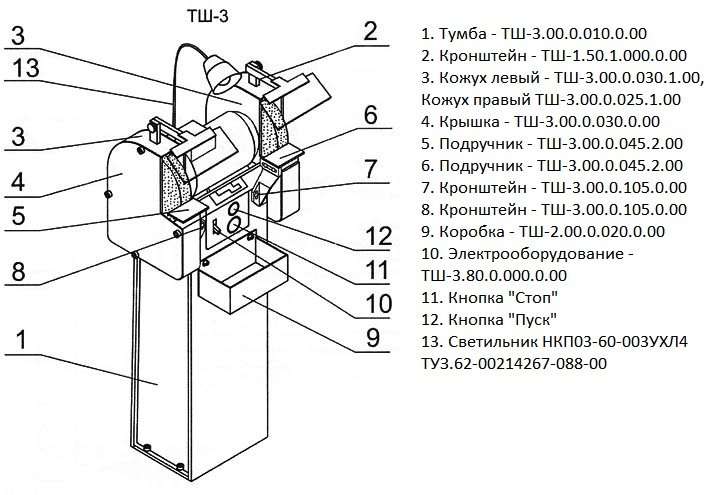

Расположение компонентов
