Универсальный вертикально-сверлильный станок 2С132

Заказать
Узнать цену

Сверлильный станок 2С132 (SB50) предназначен для сверления, зенкерования, развёртывания отверстий, нарезания разных резьб в заготовках из различных конструкционных материалов.

Расшифровка станка 2с132:

  • 2 - сверлильная группа станков
  • С - модернизация станка
  • 132 - максимальный диаметр сверления.

Основные составляющие элементы станка 2с132: привод, система охлаждения, сверлильная головка, электрическая схема, шпиндельная бабка, плита, коробки подач и скоростей, а также механизм их управления.

Вертикально-сверлильный станок оснащен подъёмным столом и фундаментной плитой. Наличие стола откидного типа позволяет обрабатывать детали больших размеров и расширяет возможности при применении различных приспособлений и инструментов. Плавающий стол используется для обработки деталей по копиру или разметке.

Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.

Сверлильный станок обладает следующими основными конструктивными особенностями:

  • на станке 2с132 имеется устройство для контроля глубины сверления;
  • рабочий стол оснащен механизмом для регулировки высоты;
  • электрическое оборудование станка 2с132 встроено в колонну;
  • подача СОЖ осуществляется из бака, который встроен в основание станка;
  • корпус станка из литых чугунных деталей повышенной жесткости.

Класс точности Н (нормальная точность) по ГОСТ 8-82Е. Вид климатического исполнения — УХЛ4 по ГОСТ 15150—69.

Комплектация станка 2с132 дополнительными приспособлениями и инструментами расширяют технологические возможности.

Cтанок 2С132 модификации

  • станок 2С132Л с круглой основной колонной
  • станок 2С132К с крестовым столом
  • станок 2С132Ц с автоматизированным управлением
  • станок 2С132ПФ2И с крестовым столом, наличие системы ЧПУ

Высокая надежность и производительность станка 2с132 позволяет применять в промышленном производстве, на малых предприятиях и в мастерских.

Технические характеристики 2С132
параметр значение
Основные параметры 2с132
Диапазон сверления в стали, мм 3-32 (50)**
Диапазон нарезаемой резьбы M3-M33
Установочное перемещение сверлильной головки, мм. 170
Наибольшая масса заготовки, кг 600
Наибольшая высота заготовки, мм 600
Рабочий стол 2с132
Размер рабочей поверхности стола, мм 500х500
Количество Т-образных пазов 3
Ширина направляющего паза 18Н12
Наибольшее расстояние от торца шпинделя до стола, мм 750
Подъём стола, мм 300
Шпиндель
Расстояние от оси шпинделя до колоны, мм 300
Конус шпинделя Moрзе 4 (5)*
Перемещение пиноли шпинделя, мм 250
Количество частот вращения шпинделя 12 (15)*
Частоты вращения шпинделя, об/мин 31,5...1400 (2000, 4000)*
Крутящий момент, не более, Нм 400
Осевое усилие на шпинделе, не более, Н 15000
Количество механических подач пиноли шпинделя 9
Диапазон механических подач пиноли шпинделя, мм/об 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6
Электрооборудование
Мощность двигателя главного движения, кВт 4
Габариты, масса 2С132
Масса станка, кг (с упаковкой) 1500
Масса станка, кг (без упаковкой) 1200
Габаритные размеры, мм (с упаковкой) 1350x1100x2370
Габаритные размеры, мм (без упаковкой) 870x1110x2700

* опция     ** при минимальных подачах и оборотах

Комплект поставки 2С132

  • клинья к инструменту;
  • втулки переходные;
  • лампа КМ24-90;
  • шприц под масленку;
  • масленка;
  • ключ к электрическому шкафу;
  • рукоятка для подъема стола;
  • вставки плавкие;
  • пробки транспортные.

Дополнительно к станку можно приобрести:

  • тиски станочные
  • патрон сверлильный
  • патрон резьбонарезной
  • предохранительные головки

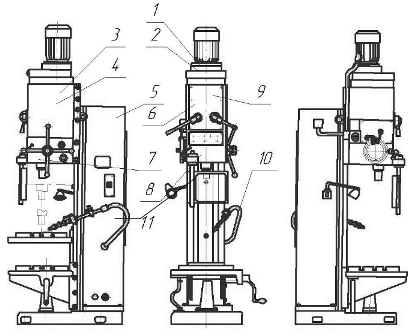

составные части 2С132

Расположение составных частей 2с132.

  1. Привод
  2. Коробка скоростей
  3. Насос плунжерный
  4. Коробка подач
  5. Основание
  6. Механизм управления скоростями и подачами
  7. Шпиндель
  8. Электрооборудование
  9. Сверлильная головка
  10. Система охлаждения
  11. Ограждение зоны резания

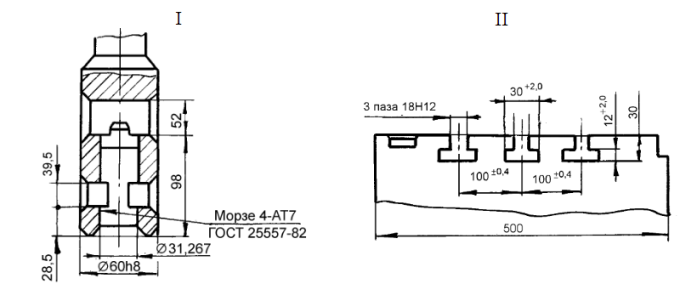

шпиндель, подъемный стол станка 2С132

Эскизы шпинделя и подъемного стола 2С132

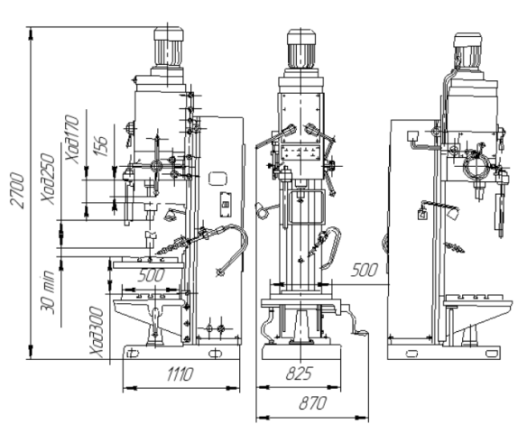

габариты 2С132

Габариты рабочего пространства 2с132
