Полуавтомат зубострогальный для конических колес с прямыми зубъями 5С286П
Зубострогальный станок 5С286П предназначен для чистовой и черновой обработки прямозубых конических колес двумя зубострогальными резцами.
На станке можно осуществлять необходимые операции следующими вариантами: нарезание обкаткой, врезанием и комбинированным методом.
Станок в наличии на складе. Цена низкая! Звоните, договоримся.
Преимущества станка среди аналогичных зубообрабатывающих станков:
- изменена компоновка узлов
- самостоятельный бесступенчатый привод цепи обкатки и управления
- отдельный насос для смазки суппортной группы
- специальный механизм обеспечивающий цикл работы при обкатке и врезания
Полуавтомат 5С286П может применяться в единичном и серийном производстве, на малых предприятиях, в мастерских различного профиля
| Параметр | Значение |
|---|---|
| Класс точности: | П |
| Наибольший диаметр обрабатываемой детали, мм | 800 |
| Наибольший модуль обрабатываемых зубчатых колес | 16 |
| Наибольший внешний окружной модуль, мм | 20 |
| Наибольшая ширина зубчатого венца, мм | 125 |
| Наибольший ход резца, мм | 180 |
| Наибольшее среднее конусное расстояние, мм | 450 |
| Число зубьев изделия | 5-150 |
| Время обработки 1 зуба, сек | 12-240 |
| Тип зубострогальных резцов | 4 |
| Мощность, кВт: | 7,5 |
| Размеры (ДxШxВ), мм: | 3615x2970x2375 |
| Масса станка с выносным оборудованием, кг: | 18500 |

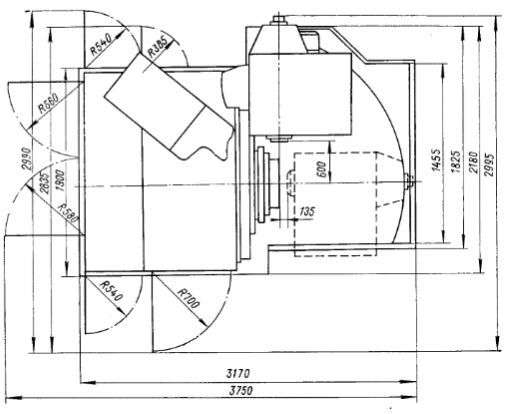

Габариты станка

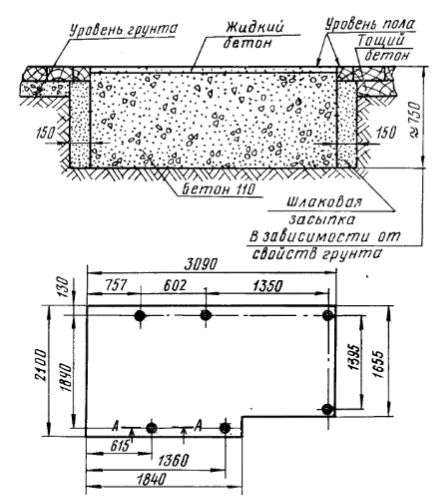

Фундамент станка
